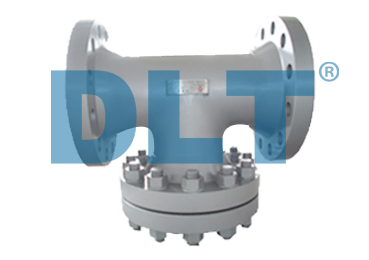

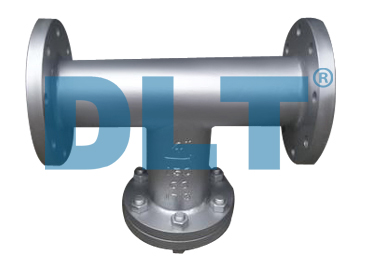

T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
过滤器选型的一般原则：
1、进出口通径
2、公称压力
3、孔目数的选择
4、过滤器材质
5、过滤器阻力损失计算

1、T型对焊连接直通式过滤器（SBTI-W型）

公称直径DN	D0		L	H	管塞N
公称直径DN	系列A	系列B	L	H	管塞N
50	60.3	57	128	175	RC3/8
65	76.1	76	152	195
80	88.9	89	172	210
100	114 .3	108	210	230
125	139.7	133	248	310
150	168.3	159	286	335	RC3/4
200	219.1	219	356	400	RC3/4
250	273	273	432	450	M20x1.5
300	323.9	325	508	535
350	355.6	377	558	580
400	406.4	426	610	640

2、T型法兰连接直通式过滤器（SBTI-F型）

公称直径DN	安装尺寸MM		管塞N
公称直径DN	L	H	管塞N
50	230	170	RC3/8
65	260	170
80	290	180
100	350	200
125	390	230
150	435	250	RC3/4
200	540	310	RC3/4
250	640	370	M20x1.5
300	745	425
350	800	460
400	900	520

3、T型对焊连接折叠直通式过滤器（SBTMI-W型）

公称直径DN	D0		L	H	管塞N
公称直径DN	系列A	系列B	L	H	管塞N
200	219.1	219	356	380	M20x1.5
250	273	273	432	520
300	323.9	325	508	580
350	355.6	377	558	700
400	406.4	426	610	760
500	508	529	762	920

4、T型对焊连接正折流式过滤器（SBTII-W型）
5、T型对焊连接反折流式过滤器（SBTIII-W型）

公称直径DN	D0		L	H	L1	管塞N
公称直径DN	系列A	系列B	L	H	L1	管塞N
50	60.3	57	300	64	165	RC3/8
65	76.1	76	340	76	185
80	88.9	89	370	86	195
100	114.3	108	425	105	220
125	139.7	133	465	124	240
150	168.3	159	520	143	270	RC3/4
200	219.1	219	630	178	320	RC3/4
250	273	273	740	216	370	M20x1.5
300	323.9	325	845	254	420
350	355.6	377	910	279	450
400	406.4	426	1040	305	520

6、T型法兰连接正折流式过滤器（SBTII-F型）
7、T型法兰连接反折流式过滤器（SBTIII-F型）

公称直径DN	L	H	L1	管塞N
50	300	165	165	RC3/8
65	340	185	185
80	370	195	195
100	425	195	220
125	465	195	240
150	520	215	270	RC3/4
200	630	270	320	RC3/4
250	740	320	370	M20x1.5
300	845	370	420
350	910	400	450
400	1040	450	520

8、T型异径对焊连接正折流式过滤器（SBTDII-W型）
9、T型异径对焊连接反折流式过滤器（SBTDIII-W型）

DN1XDN2	DN1XDN2		L2	L3	L1					N
DN1XDN2	系列A	系列B	L2	L3	PN2.0	PN2.5	PN4.0	PN5.0	PN10.0	N
50X40	60.3X48.3	57X45	64	60	213	202	202	222	228	Rc3/8
80X50	88.9X60.3	89X57	86	76	268	216	263	282	289
80X65	88.9X76.1	89X76	86	83	268	261	263	282	289
100X65	114.3X76.1	108X76	105	95	312	304	214	330	352
100X80	114.3X88.9	108X89	105	98	312	304	314	330	352
150X100	168.3X114.3	159X108	143	130	402	392	394	423	453	Rc3/4
200X100	219.1X114.3	219X108	178	156	489	469	487	510	546
250X150	273X168.3	273X159	216	194	566	550	579	599	649
250X200	273X219.1	273X219	216	203	566	550	579	599	649	M20X1.5
300X250	323.9X273	325X273	254	241	656	632	670	691	732	M20X1.5
